——迈锐斯参与西部科学城智能网联汽车创新中心（西部智联）实验室家具与通风系统供货及安装项目

智能网联汽车的算法与控制器要经过多个环节的验证：模型在环、软件在环、硬件在环等台架试验在实验室完成，封闭场地与开放道路测试在场地完成。实验室承担其中的台架试验、传感器标定与试验数据处理工作，对通风方式、台面承载与环境稳定性提出具体要求。迈锐斯（全称：重庆迈锐斯实验室设备有限公司）参与了西部科学城智能网联汽车创新中心（以下简称"西部智联"）实验室建设，承担实验室家具与通风系统的深化设计、成套供货及安装。

一、项目背景：为"车路云一体化"研发而建的实验室

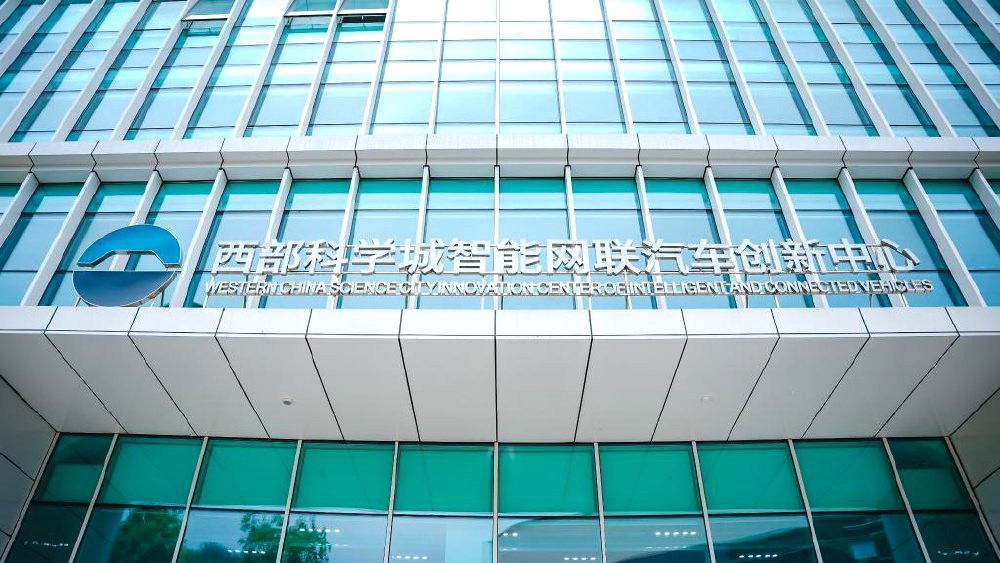

西部智联是聚焦智能网联汽车领域的新型研发机构，围绕车路云一体化关键共性技术开展攻关，并推动科技成果转化。

为支撑研发测试工作，西部智联启动实验室建设。迈锐斯参与该项目实验室家具与通风系统标段的采购程序，与项目总承包方签订成套供货及安装合同，承担该专业分项的深化设计、产品供货与现场安装。

二、四类实施约束

1. 各功能区的实验环境需求不同。 系统测试区与数据分析区以电子仪器为主，关注台面承载能力、平整度与防静电性能，一般不设局部排风；传感器标定区关注环境稳定性，温湿度波动与微振动需要控制；样品前处理区涉及试剂操作，需要局部排风与耐腐蚀台面。方案须按区确定，不能用同一套配置覆盖全部区域。

2. 采购程序对文件与过程记录的要求。 项目按采购与招投标程序组织实施，对供应商资质、产品质量证明文件与过程记录的规范性要求较高，供货与安装的每个环节都要留下可核查的书面依据。

3. 家具与排风系统的接口约束。 排风终端位置、家具布局与给排水、强弱电点位互为前提；若一方先行定案而未与相关专业会审，后续容易出现拆改。这些接口需要在深化设计阶段集中会审确认。

4. 专业分项进度与总包节点的匹配。 作为专业分项，供货与安装节点要嵌入总包的土建、机电、装饰工序，与套管预留、风管安装、吊顶封板、系统调试等节点逐一衔接。

三、实施方案：做了哪些工作

1. 按工艺流线划分功能区并落位家具与排风终端。 工艺流线确定后，中央实验台、边台、仪器台等家具布局与通风柜、万向排气罩等排风终端位置在同一版图纸上确认，并与机电专业会审，在图纸阶段处理点位冲突，减少现场变更。

2. 排风按"局部排风 + 全面通风"两级设置。 有害气体散发点采用通风柜、万向排气罩等局部排风终端就近捕集；房间设全面通风。房间排风量按局部排风量之和与房间换气次数两个指标校核并取大值。需要说明的是，室内余热与温湿度控制由空调系统承担，不属于排风系统职责，也不在本分项范围内。

3. 设机械补风并控制气流方向。 与排风系统对应设置机械送风，送风量小于排风量，使实验区维持相对走廊的微负压，气流由清洁区流向污染区，减少有害气体外溢至走廊。

4. 家具选型与表面处理按区域确定。 以电子仪器为主的区域侧重台面承载能力、平整度与防静电性能；涉及试剂操作与样品前处理的区域选用耐腐蚀、耐污台面。柜体为全钢结构，表面采用环氧树脂粉末静电喷涂。

5. 过程记录与文件交付。 按采购文件与合同约定组织生产、供货与安装；材料进场验收、隐蔽工程验收、安装自检与系统调试形成书面记录，交付时移交竣工资料。

6. 与总包的节点协同。 组建项目组，按总包节点倒排设计确认、生产、进场、安装、调试计划，与土建、机电、装饰专业的交叉作业接口逐项确认。

四、技术要点

1. 通风柜面风速按有害物浓度分级取值。 通风柜工作孔面风速依据《科研建筑设计标准》JGJ 91-2019 第 8.3.2 条，按室内空气中有害物质的最高容许浓度分级确定；单台通风柜排风量按面风速与工作孔开启面积计算，汇总得到房间局部排风量，再与房间换气次数校核取大值。具体数值由设计计算确定，并在竣工调试阶段实测复核。

2. 风管与设备选材需同时满足燃烧性能与耐腐蚀要求。 JGJ 91-2019 第 8.3 节对通风系统风管、阀门、附件及风机的材料提出要求。工程上不燃材料与耐腐蚀材料的可选范围并不完全重合：不锈钢可兼顾两者，聚丙烯、玻璃钢等材料耐腐蚀性能好但燃烧性能等级较低。选材需按排风介质腐蚀性、房间火灾危险性与规范条文共同确定，并在设计文件中明确材质与等级。

3. 防火分隔与风机位置。 排风风管在穿越防火分隔部位、以及水平支管接入竖向排风管道处，按规范要求设置防火阀；排风机不设在实验室房间内，并采取隔振措施，减少振动与噪声传入实验区。

4. 排放与净化。 当排风中有害物浓度超过现行排放标准的允许值时，按规范要求设置净化装置后排放；风机与风管噪声超过室内允许标准时设置消声措施。排风口位置需与新风取风口保持必要距离并高出屋面，避免排风短路回流。本项目的排放与净化配置以设计文件及环保审批要求为准。

5. 调试与验收闭环。 安装完成后进行风量与面风速实测、送排风平衡调整、压差与噪声复核，出具调试记录，并向使用人员做操作与日常维护交底。

6. 家具部分的产品依据。 实验室家具的材料、结构与性能要求依据《实验室家具通用技术条件》GB 24820 等产品标准的现行有效版本及合同技术要求确定；通风柜作为产品，其性能检测依据《通风柜》JG/T 385 等产品标准的现行有效版本执行。

五、交付结果

本项目中，迈锐斯完成实验室家具与通风系统的深化设计、成套供货与安装，配合总承包方完成分项调试与资料移交，为西部智联车路云一体化、智能底盘等方向的研发测试提供了实验环境与设施条件。

对科研用户而言，实验室工程交付不是终点，而是研究工作的起点。迈锐斯在专业分项上的做法是把承担范围、接口关系与过程记录写清楚，便于使用单位与总承包方在建设期和运行期核查与对接。

六、常见问题（FAQ）

Q1：智能网联汽车研发实验室与化学检测实验室，在通风和家具上的差别在哪里？

A：差别集中在有害物散发强度与环境稳定性两方面。化学检测实验室通风柜数量多、排风量大，通风与废气处理是主线。智能网联汽车研发实验室以台架试验、控制器标定与数据分析为主，局部排风集中在样品前处理、材料测试、电池测试等少数房间，更多要求落在台面承载与平整度、防静电、微振动控制上。设备散热与温湿度由空调系统解决，通风分项只负责有害物的捕集与排放。

Q2：通风柜面风速和房间排风量的确定顺序是什么？

A：分四步。第一步确定房间内使用和产生的有害物质及其最高容许浓度分级；第二步按 JGJ 91-2019 第 8.3.2 条查取对应的工作孔面风速指标；第三步用面风速乘以工作孔开启面积得到单台通风柜排风量，汇总为房间局部排风量；第四步用房间换气次数校核，与局部排风量汇总值比较取大值，再据此确定补风量与压差。数值最终由设计计算确定，竣工调试阶段实测复核。

Q3：实验室排风管道要"不燃"还是"耐腐蚀"，两者冲突时怎么处理？

A：两个要求都要满足，但可选材料范围不同。不锈钢可兼顾燃烧性能与一定的耐腐蚀性，造价较高；玻璃钢、聚丙烯等材料耐腐蚀性能好，燃烧性能等级低于不燃材料。工程上的处理方式是按房间火灾危险性与排风介质腐蚀性分段选材，在腐蚀性强的段落采用耐腐蚀材料并按规范加设防火分隔与阀门措施，选材结果在设计文件中明确并经审图确认。不能只按"耐腐蚀"或只按"不燃"单向选定。

Q4：家具与通风分项的进场，卡在总包哪几个节点上？
